Mittlerweile liegt das Experiment, dass ich hier vorstellen m\u00f6chte, schon eine Weile zur\u00fcck. Eine Aufr\u00e4umaktion auf meiner Festplatte lie\u00df mich \u00fcber dieses Experiment stolpern. Als ich noch in Bamberg\/Bayern besch\u00e4ftigt war, habe ich an einer ziemlich stark befahrenen Stra\u00dfe gewohnt. Die Luitpoldstra\u00dfe ist in Bamberg<\/a> eine wichtige Stra\u00dfe in die Stadt hinein und heraus. Trotzdem ich im 3. Stockwerk wohnte, war der Stra\u00dfenl\u00e4rm eine ganz sch\u00f6ne Belastung und mich interessierte nach einer Zeit, wann eigentlich die angenehmen Ruhezeiten existieren.<\/p>\n

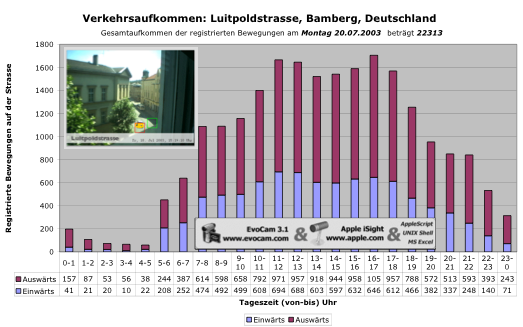

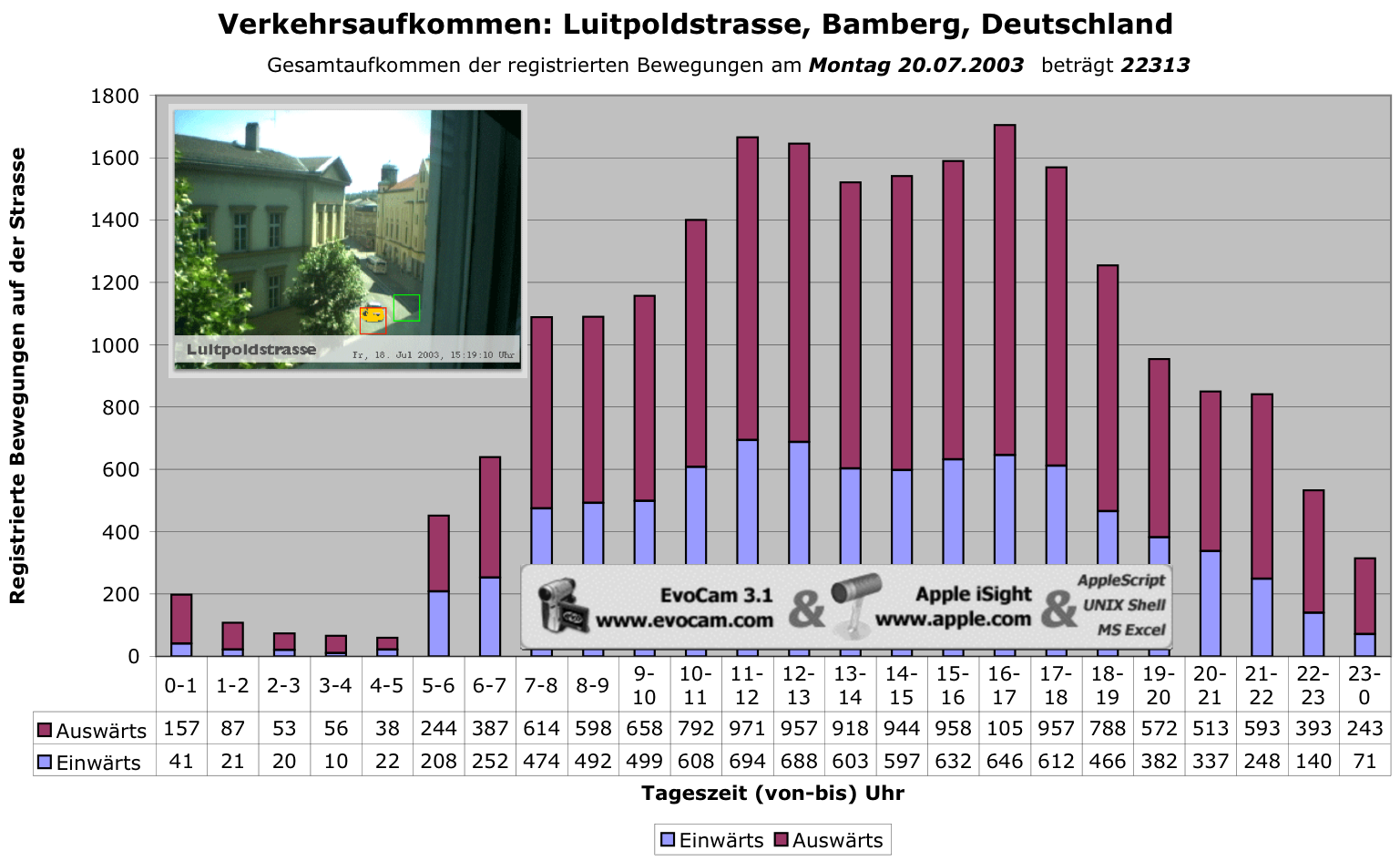

Abbildung des Verkehrsaufkommens von 24 Stunden<\/a>
Abbildung des Verkehrsaufkommens von 24 Stunden (Anklicken f\u00fcr grosses Bild!) [als PDF<\/a>]<\/small><\/center>
\nIch hatte mir in den Kopf gesetzt das herauszufinden, egal wie. Und das hat auch geklappt wie die Grafik oben zeigt. Als mir dann zuf\u00e4lligerweise die Software EvoCam<\/strong><\/a> in die H\u00e4nde fiel kam mir eine Idee. EvoCam ist ein Programm, mit dem man eine an den Rechner angeschlossene Kamera zu einer WebCam<\/a> machen kann, also eine Kamera, die regelm\u00e4\u00dfig Bilder aufzeichnet. Das Besondere an EvoCam jedoch ist eine Funktion, die „Bewegungssensor“<\/strong> genannt wird, ganz \u00e4hnlich zu den Mautbr\u00fccken, die es auf Deutschlands Autobahnen gibt. Man kann in einem Kamerabild einen rechteckigen Ausschnitt definieren, der auf Ver\u00e4nderungen im Bild \u00fcberwacht wird. Tritt eine solche auf, dann kann EvoCam verschiedene Aktionen bzw. Befehle ausf\u00fchren.<\/p>\n

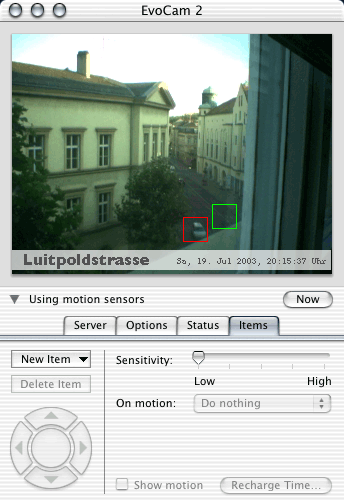

Tag und NachtansichtDas brachte mich auf die Idee, den Stra\u00dfenverkehr vor meiner Wohnung<\/strong> mittels EvoCam durch das Fenster hindurch zu beobachten. Es wurde nat\u00fcrlich nur der sichtbare \u00d6ffentliche Raum abgebildet und keine Personen, diese sind wenn dann nur Beiwerk der Bilder.<\/em> Ich konnte die Kamera tats\u00e4chlich so aufstellen, dass ich einen prima Blick auf beide Fahrzeugspuren der Stra\u00dfe hatte, da die Stra\u00dfe vor der Wohnung einen Knick machte.<\/p>\n

Da ich wie gesagt die alten Reste dieses Experiments auf meiner Festplatte gefunden habe, m\u00f6chte ich diese gerne der Allgemeinheit zur Verf\u00fcgung stellen. Und damit ich auch sicher bin, dass das alles noch funktioniert, habe ich mir zun\u00e4chst die aktuellste Version von EvoCam (v3.6.1)<\/strong> nochmal heruntergeladen aus dem Internet (Man darf es 15 Tage kostenlos<\/strong> probieren, was v\u00f6llig reicht!) und alles nochmal selbst ausprobiert.<\/p>\n

Man r\u00fcstet zun\u00e4chst in dem Bedienfeld „Items“<\/strong> der Software zwei „Sensor“-Items ein (f\u00fcr die rechteckigen Bewegungssensoren) und platziert diese passend im Bild. Ich habe noch ein „Caption“- und ein „Clock“-Item hinzugef\u00fcgt, um Fotos zu machen. Das ganze sieht dann wie rechtsstehend (siehe Bild) aus. Nun muss man noch festlegen, was passieren soll, wenn eine Sensorfl\u00e4che Bewegung detektiert.<\/p>\n

Das habe ich (damals habe ich daf\u00fcr fast 4 Stunden gebraucht bis es durch Probieren lief) mit einer Kombination von AppleScript<\/strong> und Unix-Shell-Befehlen<\/strong> definiert. EvoCam sollte bei jeder Bewegung die es feststellt einfach nur Datum und Uhrzeit aufzeichnen, und die Strassenseite des Ereignisses notieren. Unter Unix\/Mac OS X gibt es den einfachen Befehl „date“, der zuverl\u00e4ssig das Datum und die Uhrzeit anzeigt. Mit AppleScript wu\u00dfte ich nicht, wie man Dateien anlegt, denn ich wollte das nat\u00fcrlich in einer Datei 24 Stunden nonstop notieren lassen. Also habe ich ein Unix-Shell-Script geschrieben mit folgendem Inhalt:
\nshellscript.png<\/p>\n

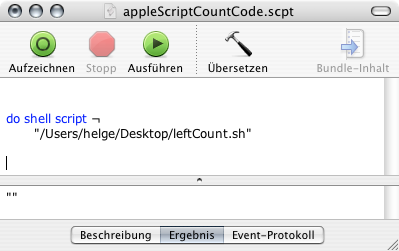

applescripteditor.pngDieses Script ruft den „date“-Befehl auf, f\u00fcgt noch den Text „LEFT“ oder „RIGHT“ f\u00fcr die Strassenseite hinzu und f\u00fcgt den Text an die Datei „trafficCount.txt“<\/strong> die ich im tempor\u00e4ren Verzeichnis speichere.<\/p>\n

EvoCam kann keine Unix-Shell-Scripte direkt ausf\u00fchren, daher musste ich den Aufruf f\u00fcr das Shell-Script in ein AppleScript mit folgendem Inhalt tun:
\napplescript.png<\/p>\n

Wichtig:<\/strong> Das Script muss den korrekten Pfad zu dem Unix-Shell-Script enthalten und als „Nur ausf\u00fchrbar“ gesichert werden. Ob es funktioniert kann man mit dem „Ausf\u00fchren“-Knopf vorher prima testen!<\/p>\n

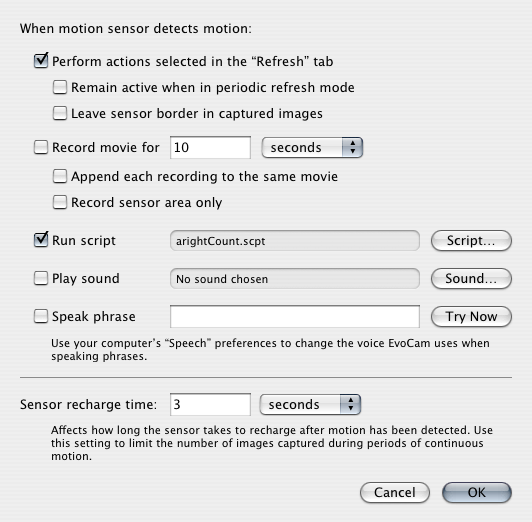

configuremotionsensor.png<\/a>Nun konfiguriert man EvoCam<\/strong> (siehe Bild rechts; anklicken!), welches AppleScript es bei Sensoraktivit\u00e4t ausf\u00fchren soll, um wiederum das entsprechende Unix-Shell-Script auszuf\u00fchren. Dazu w\u00e4hlt man aus „Run Script“ und weist mit dem „Script…“-Button das AppleScript zu, das ausgef\u00fchrt werden soll f\u00fcr den Sensor. Dann sollte man noch die „Sensor recharge time“<\/strong> – die festlegt, nach wieviel Sekunden sich der Sensor „beruhigt“ – auf einen passenden Wert stellen. Hier haben sich 2 bis 3 Sekunden bew\u00e4hrt, solange brauchte es, bis das Auto den Sensorbereich wieder verlassen hatte. Gro\u00dfe Busse werden danm zwar zweimal gez\u00e4hlt, aber das stimmt ja auch im Groben und Ganzen. Denn gro\u00dfe Fahrzeuge sind besonders laut!<\/p>\n

Das erschreckende Ergebnis meiner Untersuchung damals: Ruhe in meiner Stra\u00dfe gab es eigentlich nur von 23 Uhr bis 5 Uhr fr\u00fch, also ganze 6 Stunden.<\/strong> Das hat mich dann auch bewogen umzuziehen, zumal die Fenster keine L\u00e4rmschutzverglasung hatten.<\/p>\n

Die vollst\u00e4ndigen Ergebnisse und alle notwendigen Script- und Anleitungsdateien um dieses Experiment selbst durchzuf\u00fchren, stelle ich nun hier als Downloadpaket<\/strong> zur Verf\u00fcgung. Viel Spa\u00df allen Hobby-Stra\u00dfenverkehrsforschern dieser Welt!<\/p>\n

<\/p>\n

Do-it-yourself Mautbr\u00fccken-Paket downloaden (Zip 680 kb)<\/a><\/strong><\/p>\n

<\/center><\/p>\n

Why do I blog this?<\/strong> Ich finde man kann mit Computern so viele n\u00fctzliche Dinge anstellen, die auch noch Spa\u00df machen. St\u00e4ndig ist in den Medien von Kamera\u00fcberwachung \u00fcberall die Rede und der B\u00fcrger soll damit \u00fcberwacht werden. Die Rechner bieten aber auch gute M\u00f6glichkeiten selber mal aktiv zu werden. Ein Projekt das \u00e4hnlich ist zu meinem Experiment ist zum Beispiel das Tripwire-Projekt<\/strong><\/a> des MIT Media Laboratory<\/a>, mit dem Luftverkehrsl\u00e4rm und die Einhaltung von Flugverbotszeiten auf \u00e4hnlich spannende Weise technisch \u00fcberwacht wird. Ich m\u00f6chte mit dieser Anleitung M\u00f6glichkeiten aufzeigen, wie man mit Technik, die mittlerweile in jedem Haushalt verf\u00fcgbar ist (Kamera & Computer), leistungsf\u00e4hige Forschung machen kann.<\/p>\n

Ich weise ausdr\u00fccklich darauf hin, dass ich mit dieser Anleitung NICHT<\/strong> zur \u00dcberwachung des \u00f6ffentlichen Raums aufrufen m\u00f6chte! W\u00e4hrend meines Versuchs ist kein einziges Videobild entstanden, auf dem Personen festgehalten wurden oder identifizierbar sind. Und das ist auch nicht n\u00f6tig! Ich m\u00f6chte jedoch dazu aufrufen, die Mittel die man hat zur Verbesserung der Lebensbedingungen aller einzusetzen. Wer z.B. an einer viel befahrenen Stra\u00dfe lebt, der kann selbst eine Verkehrsz\u00e4hlung durchf\u00fchren, um sich wissenschaftliche Daten zu erzeugen. Das war schlie\u00dflich auch mein Antrieb hinter diesem Experiment.<\/p>\n

Nachtrag: Weiterer sch\u00f6ner Hack der Wattzwitscherer<\/a>.
